超快Z扫描的原理和应用
超快光谱Z扫描技术是一种结合超快激光脉冲和非线性光学效应的实验方法，常用于表征材料的光学非线性特性及其动态过程。
下面小编采用2篇文献来介绍Z扫描技术的具体原理和应用。
导语
在高速光通信时代，如何实现高效的光信号控制？中国科研团队在《Optics Express》发表的研究给出了新答案——金三角纳米棱柱结合Z扫描技术，在红外波段展现出卓越的非线性光学特性，为下一代全光开关器件铺平道路。
研究亮点
1. 等离子体共振“热点”
金三角纳米棱柱在1240 nm波长处产生强偶极等离子体共振，尖端电场增强超55倍，局部态密度（LDOS）提升千倍，为非线性效应提供“能量引擎”。
2. Z扫描技术大显身手
通过Z扫描装置精准测量非线性吸收系数（β）和折射率（n?），首次揭示该材料在1200-1300 nm波段满足全光开关核心指标（W>1，T<1）。
3. 性能碾压传统材料
- 共振波长下三阶非线性极化率（χ³）达1.25×10?¹¹ esu，比800 nm处高20倍，刷新红外非线性材料性能纪录。

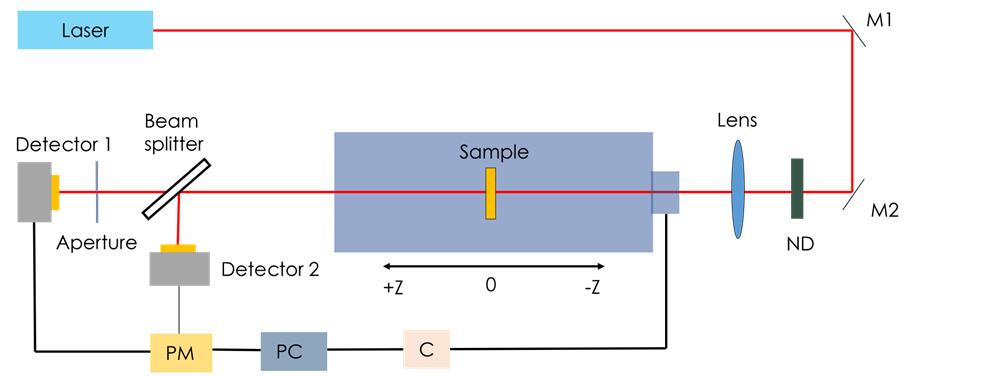

Z扫描装置：揭秘非线性光学的“显微镜”
工作原理

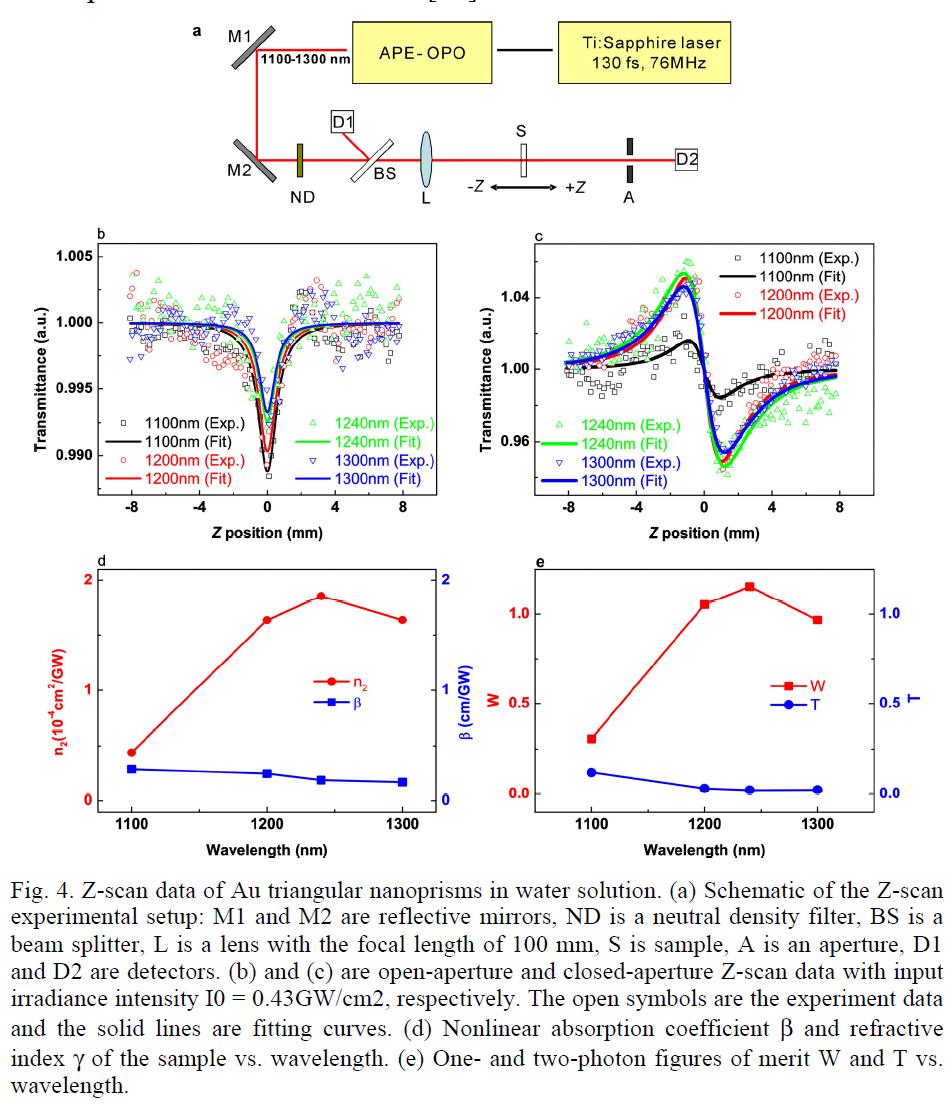

- 激光聚焦后，样品沿光轴（Z方向）移动，通过开孔（测吸收）和闭孔（测折射）探测器记录透射光强变化，直接提取β和n?（图4a）。
- 实验采用飞秒激光器（脉宽200 fs，重复频率76 MHz），确保高时间分辨率，避免热效应干扰。
技术优势
- 单光束高效测量：可同步获取非线性吸收与折射数据。
- 超灵敏探测：在0.43 GW/cm²低光强下，仍能精确捕捉微弱非线性响应，验证材料低功耗潜力。
实验结果：红外光通信的“黄金波段”
关键数据
- 非线性折射率n?：在1240 nm处达1.87×10?? cm²/GW，波长依赖性显著（图4d）。
- 全光开关指标：1200-1300 nm范围内，W值轻松突破1，T值稳定低于1（图4e），完美适配1300 nm通信窗口。
为什么是金三角？

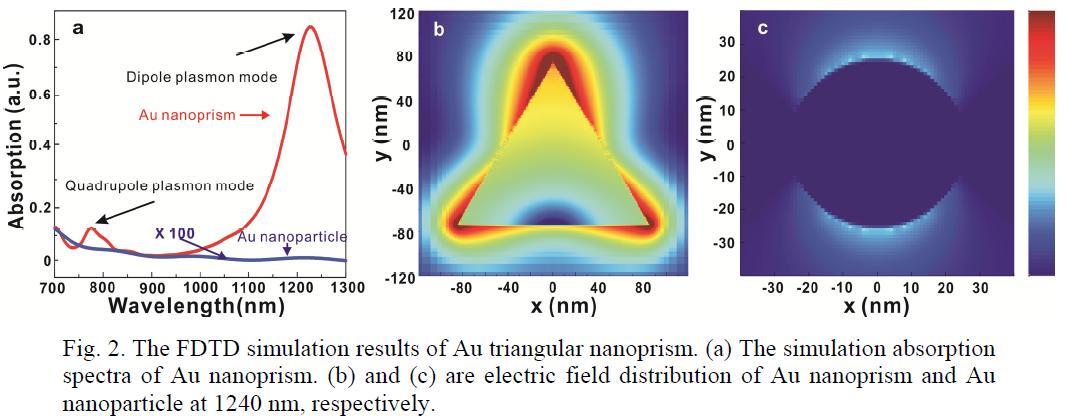

- 尖锐棱角结构极大增强局域电场，激发强等离子体共振，而传统球形纳米颗粒（图2c）几乎无此效应。
应用前景：从实验室到产业
光学开关：低功耗、高速响应的全光开关器件，有望取代传统电控元件，提升光通信网络效率。
红外光子芯片：与硅基波导集成，开发紧凑型非线性光子器件，拓展光计算与传感应用。
能量管理：强非线性吸收特性可用于光限幅器，保护精密光学系统免受强光损伤。
总结与展望
金三角纳米棱柱凭借独特的等离子体增强效应，结合Z扫描技术的精准表征，为红外光通信提供了革命性材料方案。未来，团队计划优化纳米结构均匀性，并探索与其他光子元件的集成，加速全光控器件的实用化进程。

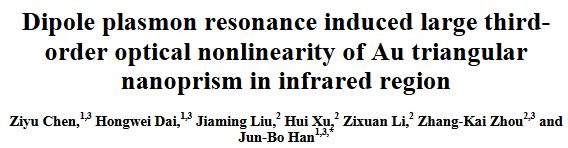

论文信息：Ziyu Chen et al., Opt. Express (2013)
在纳米材料的世界里，量子点因其独特的光电特性被誉为“未来光电子技术的基石”。科研团队在《The Journal of Physical Chemistry》发表的研究中，通过Z扫描技术精准“解码”了不同溶剂对硫化铅（PbS）量子点非线性光学性质的调控机制，为高性能光子器件的设计开辟新思路！
研究亮点
1. 溶剂的“隐形之手”
甲苯、正己烷、四氯化碳三种分散剂中，甲苯分散的PbS量子点晶体结构*完美（HRTEM图像显示无晶格畸变），非线性折射系数γ高达-2.377×10?¹? cm²/W，性能碾压其他溶剂！
2. Z扫描技术：非线性光学的“精准标尺”
飞秒激光+单光束Z扫描（图4-9），同步捕捉非线性吸收与折射，揭示激光功率与溶剂协同影响量子点性能的深层规律。
3. 突破性发现
高功率下（5 mW），四氯化碳分散的量子点因晶格畸变导致Z扫描数据失真，而甲苯样品仍稳定输出可靠结果，验证材料均匀性对测量至关重要。
Z扫描装置：如何“透视”量子点的光学密码？
工作原理
- 双模式：通过开孔（测吸收）和闭孔（测折射）探测器，仅需移动样品位置（Z轴），即可提取非线性系数β和γ（图4a）。
- 飞秒激光（脉宽130 fs，重复频率76 MHz）确保超快时间分辨率，避免热效应干扰，数据更纯净。
技术优势
- 高灵敏度：在低至1 mW功率下仍能捕捉微弱非线性信号（图7），适配纳米材料低功耗特性。
- 抗干扰设计：通过对照实验排除溶剂本身影响（如甲苯单独测试无信号），确保数据仅反映量子点特性。
关键数据：溶剂与功率的“博弈”
非线性折射系数γ
|
分散剂
|
激光功率（mW）
|
γ（×10?¹? cm²/W）
|
|
甲苯
|
1
|
-0.9005
|
|
正己烷
|
1
|
-2.377
|
|
四氯化碳
|
1
|
-1.285
|
功率影响

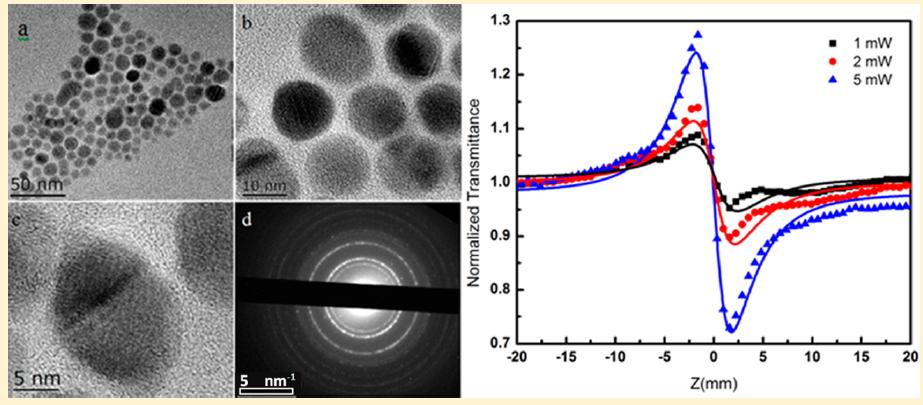

- 甲苯样品：功率从1 mW升至5 mW，γ保持稳定（图5），验证其结构稳定性。
- 四氯化碳样品：功率≥2 mW时，Z扫描曲线严重畸变（图6），数据不可靠。
为什么甲苯是“*优解”？
- 甲苯分子与量子点表面作用温和，促进均匀成核，减少晶格缺陷（HRTEM图1 vs 图2/3），为非线性效应提供完美载体。
应用前景：从实验室到产业
光开关与调制器：高γ值的甲苯分散量子点可制成低功耗、高速响应的全光开关，提升光通信速率。
非线性光子器件：与光纤或硅基芯片集成，开发超紧凑光频转换器、光学限幅器等。
精准检测：Z扫描技术为纳米材料光学特性提供标准化评测方案，助力新材料研发。
挑战与突破
?? 测量陷阱：高功率激光可能激发热效应或晶格畸变（如四氯化碳样品），导致数据失真。
解决方案：
- 优选分散剂：甲苯兼顾结构稳定与测量准确性。
- 功率适配：根据材料特性选择激光功率，平衡信噪比与干扰风险。
总结与展望
Z扫描技术如同一把“光学手术刀”，精准剖析了溶剂与量子点性能的关联。未来，团队计划拓展该技术至其他纳米材料（如钙钛矿量子点），并探索量子点-光子晶体集成器件，推动光电子技术的实用化进程。

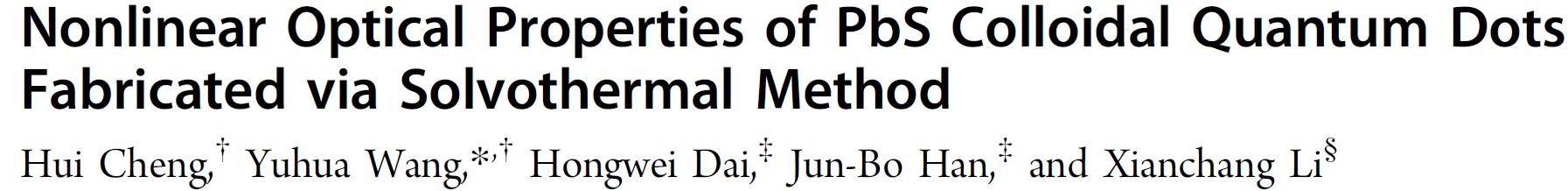

论文信息：Hui Cheng et al., J. Phys. Chem. C (2015)
快盈lV*新推出了MAPS-Zscan系列测量三阶光学非线性的Z扫描系统，系统集成度高，占地面积小，软件采取全电动化设计，一键全自动测量，可用于下述应用实验中，欢迎垂询。
1. ?材料表征?
- ?非线性材料研究?：如半导体（GaAs、ZnO）、有机材料、二维材料（石墨烯、过渡金属硫化物）的非线性响应。
- ?纳米光子学?：探测等离激元共振、量子点、纳米结构的非线性增强效应。
- ?超快动力学?：研究电子激发弛豫、相干声子振荡、等离子体振荡等超快过程。
2. ?光学器件设计?
- ?自聚焦/自散焦材料?：用于光束整形、光学限幅器、光开关等器件开发。
- ?光存储与光通信?：评估材料在高速光信号处理中的非线性特性，如全光开关的响应速度。
3. 生物医学应用?
- ?多光子成像?：双光子吸收特性可用于活体组织成像，提高成像深度和分辨率。
- ?光动力治疗?：研究光敏剂的三重态激发效率，优化治疗参数。
